加药装置概述:

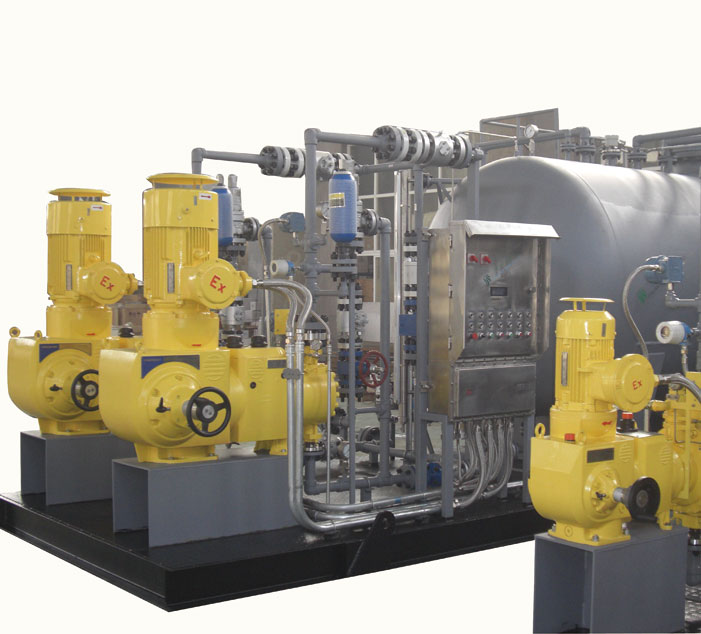

按工艺流程的需要将计量泵,溶药箱、搅拌器、 液位计、安全阀、背压阀、压力表、过滤器、缓冲器、管路、阀门等组装在一个公共底座上,形成一个具有药液储存及药液投加功能的加药装置。加药装置可手动操作,也可自动控制,自动控制由各种传感器、控制器、变送器、行程定位马达、变频器、PLC等电器、仪表实现。根据介质不同的腐蚀特性,有多种耐腐蚀材料可供选择,如碳钢(碳钢衬胶)、不锈钢、非金属材料(PE、PVC、PP)等。加药装置具有结构紧凑,体积小、安装简单、操作使用方便等优点,可根据客户要求做成固定式和移动式。
加药装置主要组成部件如下:
计量泵:计量泵是加药装置中的药液定量投加设备。流量从1L/h到10000L/h,压力从0.3MPa到30MPa。计量泵的计量精度可高达±1%。
溶液箱:溶液箱用于储存溶液。
搅拌器:使溶液均匀混合,避免出现分层及沉淀。
安全阀:避免超压对系统及设备造成损坏。
背压阀:在低系统压力的情况下提高计量泵的计量精度。
过滤器:对计量泵入口介质进行过滤,避免杂质堵塞计量泵。
缓冲器:平滑计量泵出、入口的脉冲,改善计量泵的吸入性能,提高计量泵的计量精度,减小系统及管路的震动。
应用领域
油田和海上石油平台
|
天然气
|
油田三元注入系统加药装置,
(用于混合输送碱、表活剂和高粘度的聚物)
|
防冻剂加药装置(甲醇、乙二醇)
阻垢剂加药装置
|
石油化工
|
常减压蒸馏
破乳剂加药装置
延迟焦化
活性转化剂加药装置
蜡油加氢
注抗氧剂加药装置
催化裂化、加氢裂化、焦化
钝化剂注入加药装置
油桨阻垢剂加药装置
柴油、汽油、航煤加氢改质
缓蚀剂加药装置
|
抗氧剂加药装置
连续重整
预加氢注硫加药装置
石脑油分馏塔缓蚀剂加药装置
乙烯、聚丙烯、聚乙烯
碳二加氢催化剂加药装置
甲烷化催化剂加药装置
苯乙烯抽提装置
阻聚剂注入系统加药装置
|
煤化工
|
电力行业
|
黄油抑制剂加药装置
反应压缩机阻聚剂加药装置
除氧剂加药装置
脱丙烷塔阻聚剂加药装置
|
锅炉加药
氨加药装置
凝结水精处理
酸加药装置
循环水处理
有机硫加药装置
废水处理
有机硫加药装置
|
造纸行业
|
钢铁、矿山行业
|
增白剂加药装置
补强剂加药装置
防水剂加药装置
填充剂加药装置
剥离剂加药装置
|
高炉煤气洗涤水
硫酸加药装置
冷轧酸洗废水
盐酸加药装置
炼焦
磷酸三钠加药装置
供水、循环水、中水处理
聚丙烯酰胺PAM投加装置
锅炉加药
氨水加药装置、
|
市政与工业水处理
|
市政净水
无机絮凝加药装置
有机絮凝加药装置
市政污水
缓蚀剂加药装置
阻垢剂加药装置
|
工业污水
油田污水处理
粘度控制剂(如粘土)、
印染、造纸污水处理
混凝剂有碱式氯化铝
煤矿、焦化污水处理
聚丙烯酰胺(PAM)制备投加系统、
碱式氯化铝(PAC)制备投加系统
|
成功案例
项目名称:油田(辽河油田特油公司)--降粘剂加药装置
|
项目名称:辽河油田双6气区采油及秦皇岛--沈阳天然气管道配套储气库工程--注甲醇、乙二醇加药装置
|
项目名称:逸盛大化石化有限公司年产150万吨PTA改扩建项目--缓蚀剂加药装置
|
项目名称:中国石油天然气股份有限公司辽阳石化分公司140万吨/年连续重整歧化联合装置--预加氢注硫加药装置
|
项目名称:中国石油四川石化1000万吨/年炼油与80万吨/年乙烯炼化一体化工程--阻垢剂加药装置
|
项目名称:大庆三聚能源净化有限公司苯乙烯抽提装置--阻聚剂加药装置
|
项目名称:大庆中引水厂改造工程及大庆油田用水深度处理工程--高锰酸钾制备投加--高锰酸钾制备、投加系统
|
项目名称:广东石化广东石化2000万吨/年重质原油加工工程污水处理厂中试项目--铵盐加药装置
|
项目名称:大连市三道沟净水厂供水系统改扩建工程--净水工程(D19标段)--絮凝剂(PAM)制备投加系统
|
项目名称:吉林建龙钢铁有限责任公司成产废水PH调节项目--硫酸加药装置
|
项目名称:泰山热电有限公司中水预处理次氯酸钠系统工程--次氯酸钠加药装置
|
项目名称:牡丹江恒丰纸业T3项目--消泡剂加药装置
|
